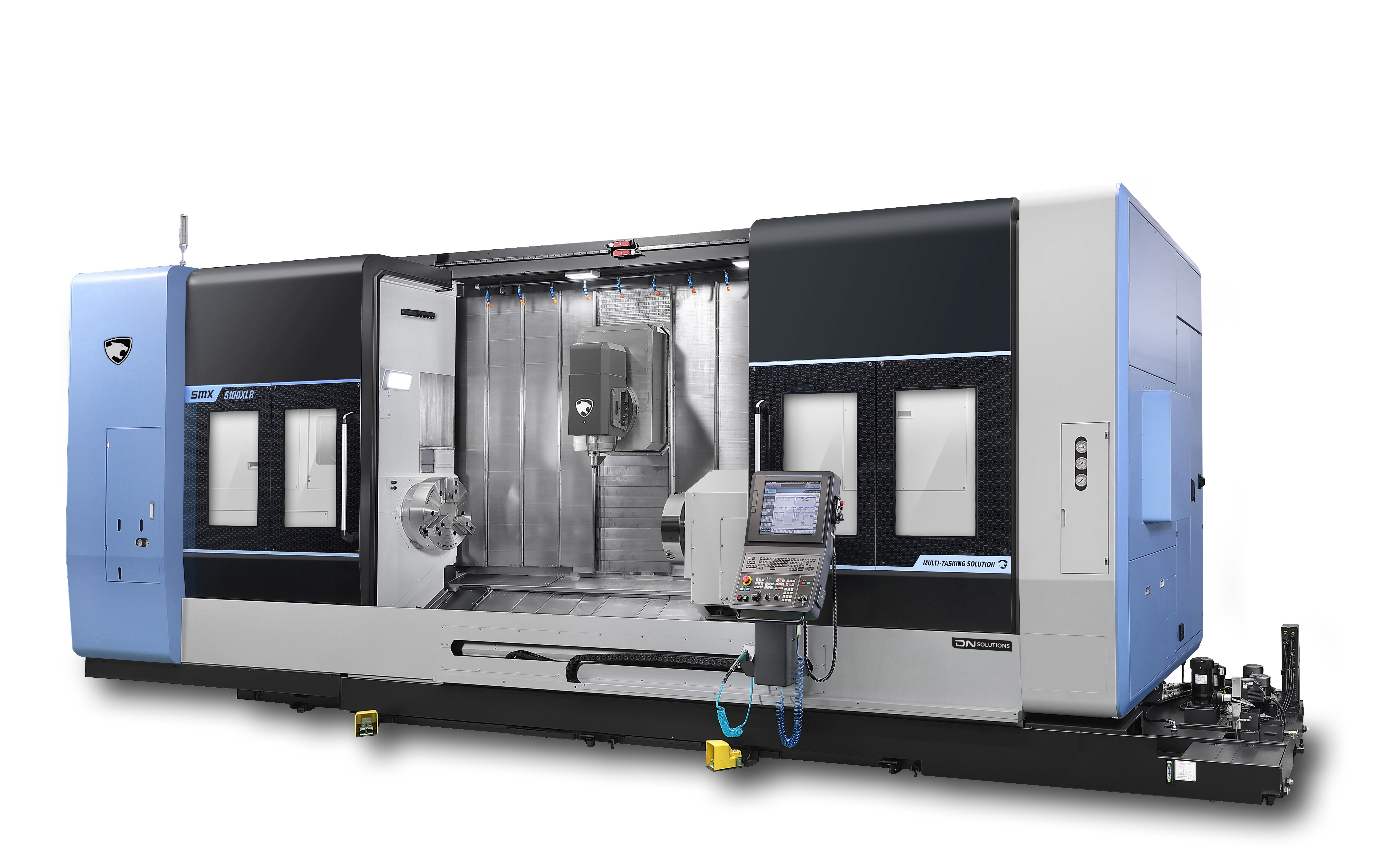

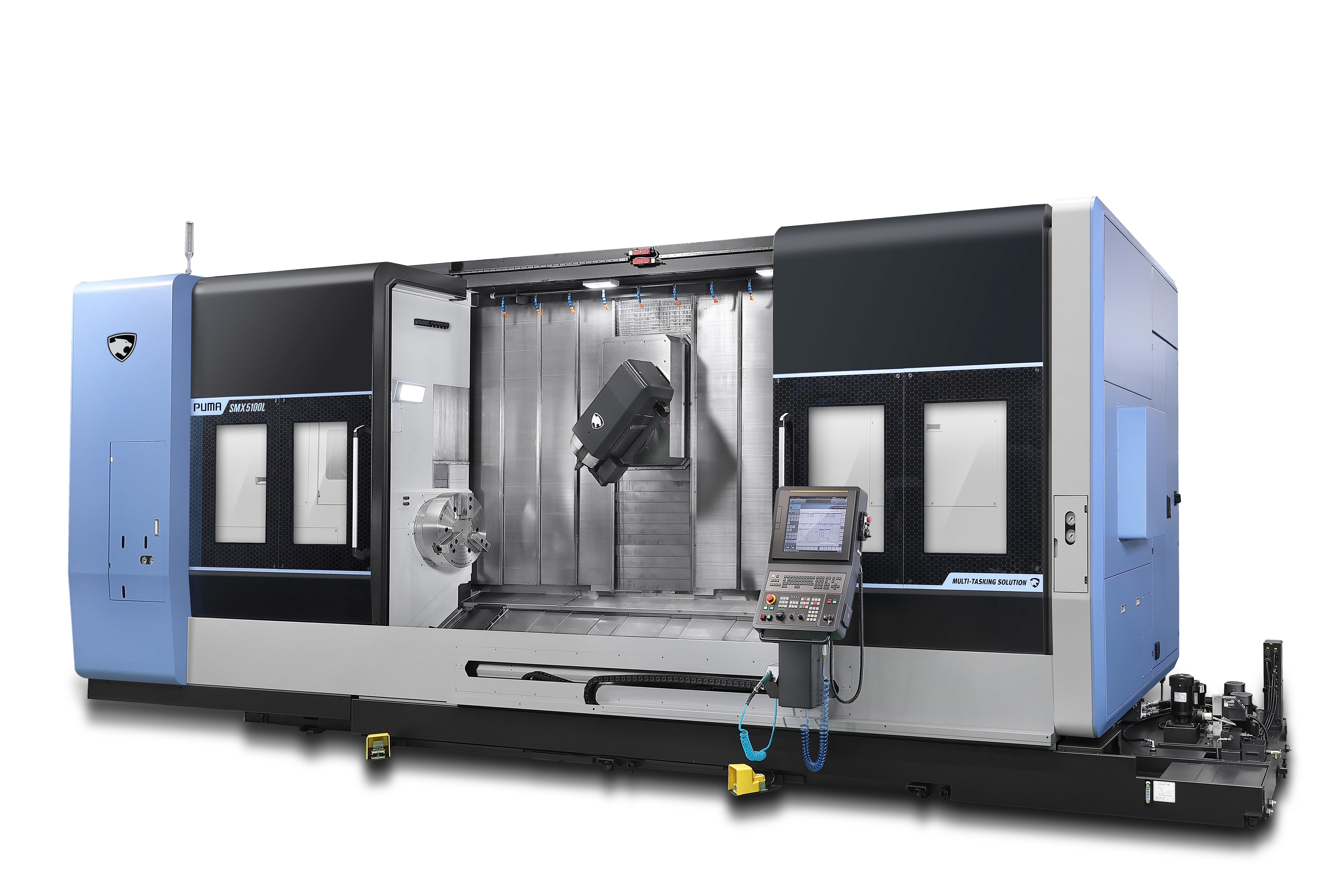

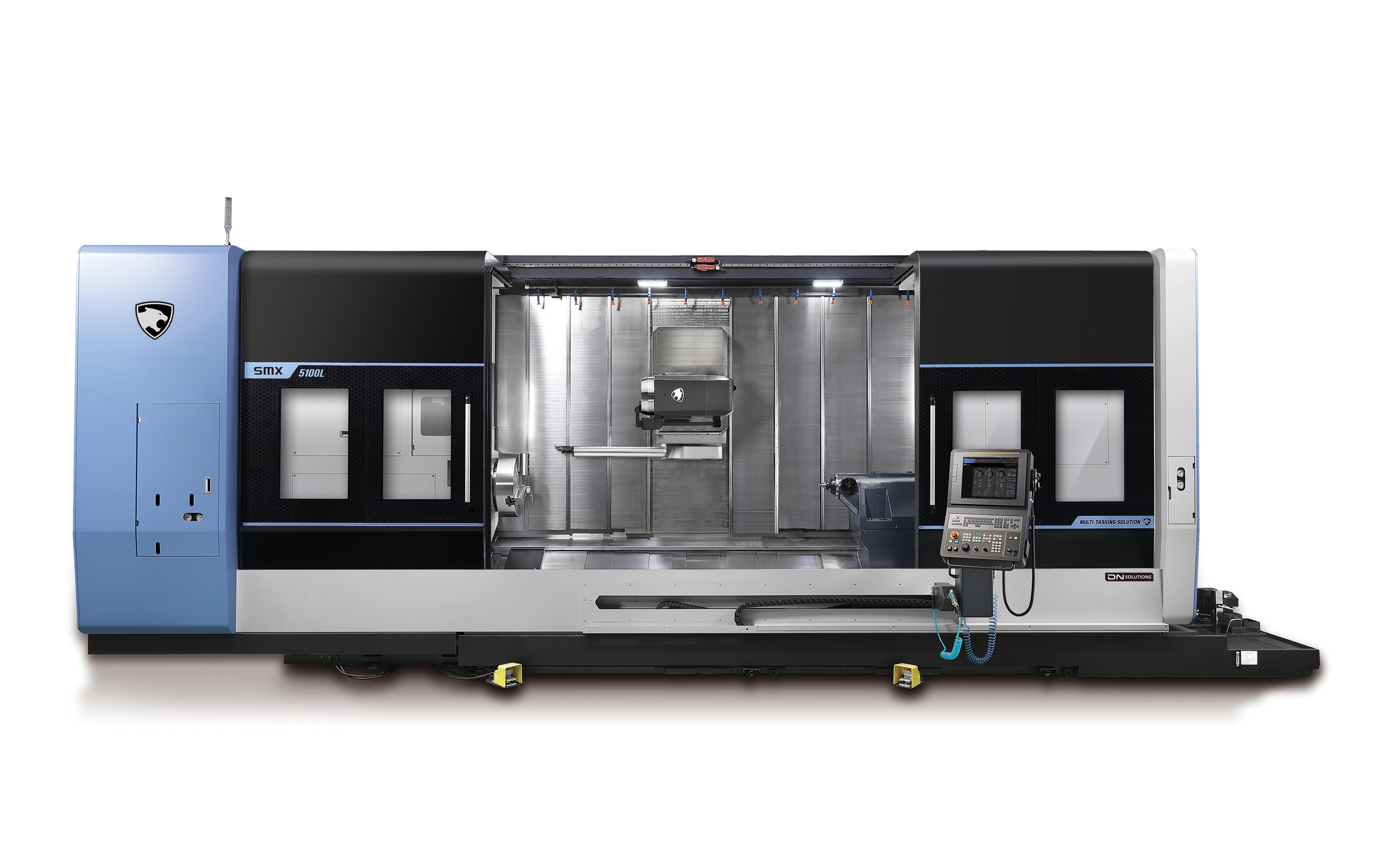

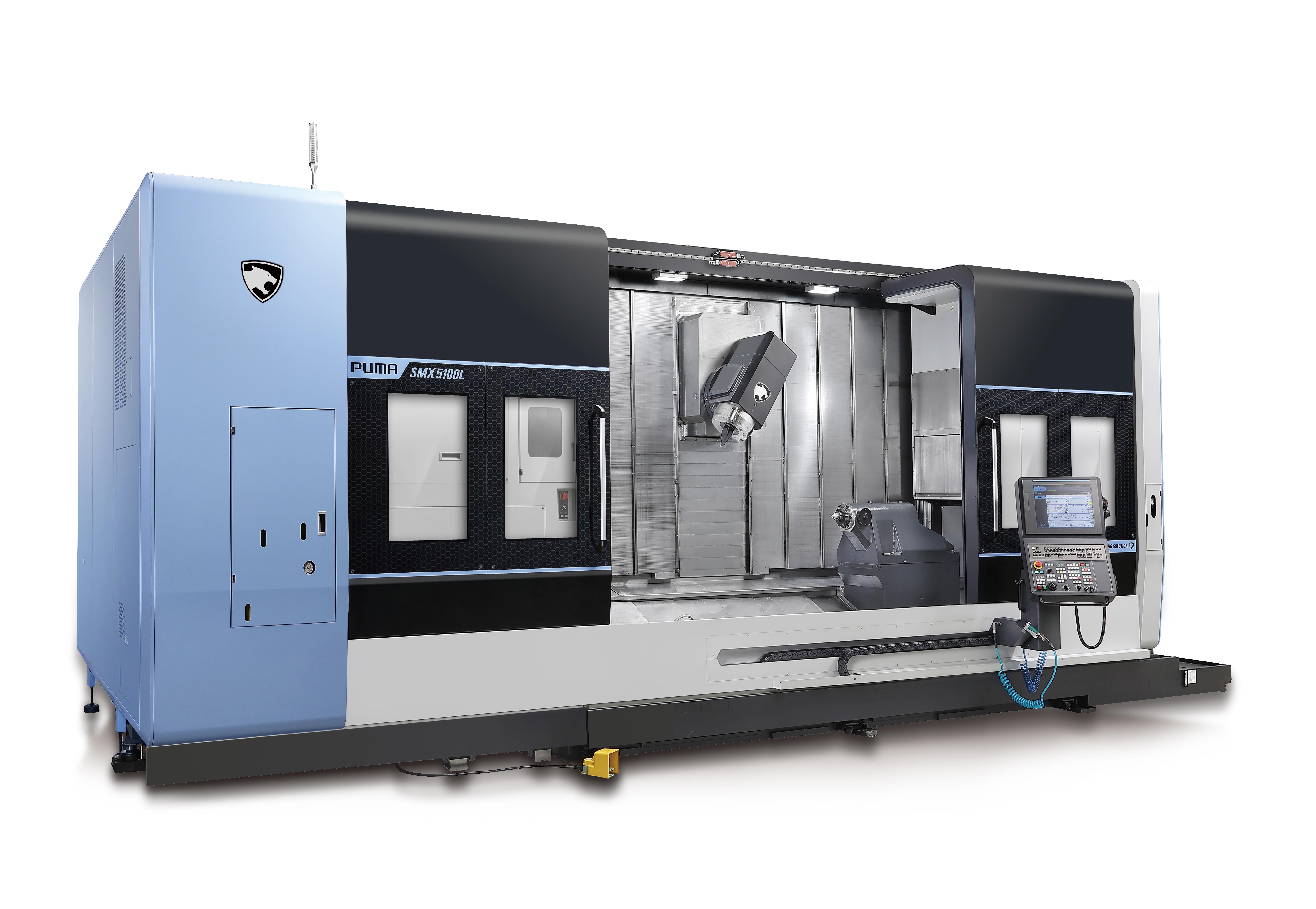

PUMA SMX5100XLB
HIGH-PRECISION, HIGH-PRODUCTIVITY LARGE SIZE MULTI-TASKING TURNING CENTER
- Alsidige bearbejdningsmuligheder: Med ni akser og store chuck-størrelser håndterer PUMA SMX-serien komplekse bearbejdningsopgaver med stor fleksibilitet.
- Høj præcision: Hurtige travershastigheder, stor Y-akse-bevægelighed og backlash-fri B-akse bevægelse sikrer maksimal nøjagtighed i hver operation.
- Brugervenligt design: Ergonomisk design, der prioriterer operatørkomfort og forenkler vedligeholdelse, hvilket øger produktiviteten.
Highlights
- Travels - X Axis Travel distance (mm): 910
- Travels - Y Axis Travel distance (mm): 520
- Travels - Z Axis Travel distance (mm): 4215
- Chuck size (mm): 530
- Max. Turning Diameter (mm): 830
- Max. Turning Length (mm): 4070
Seriebeskrivelse
|
PUMA SMX-serien er multifunktionelle CNC-maskiner med ni akser, som giver næsten ubegrænsede bearbejdningsmuligheder. Serien er ideel til komplekse bearbejdningsopgaver, hvor høj præcision og hurtighed er nødvendige. Det ergonomiske design sikrer operatørkomfort og effektiv vedligeholdelse, hvilket gør maskinerne velegnede til krævende produktionsmiljøer. |
DETAIL1559
https://youtu.be/ELRerSvxzMg
https://youtu.be/ELRerSvxzMg
DETAIL1559
https://youtu.be/ELRerSvxzMg
https://youtu.be/ELRerSvxzMg
Specifikationer
Travels
| Travels - X Axis Travel distance (mm) | 910 |
|---|---|
| Travels - Y Axis Travel distance (mm) | 520 |
| Travels - Z Axis Travel distance (mm) | 4215 |
| Travels - X Axis Rapid Traverse (m/min) | 40 |
| Travels - Y Axis Rapid Traverse (m/min) | 30 |
| Travels - Z Axis Rapid Traverse (m/min) | 40 |
Tool storage capacity
| Machining center - No. of tool station | 40T |
|---|
Capacity
| Chuck size (mm) | 530 |
|---|---|
| Max. Turning Diameter (mm) | 830 |
| Max. Turning Length (mm) | 4070 |
| Bar Capacity (mm) | 165,5 |
Main spindle
| Main Spindle Max. Speed | 1500 |
|---|---|
| Main Spindle Max. Power | 37 |
| Main Spindle Max. Torque | 4200 |
| Tool Taper (ISO) | CAPTO C8 |
Turret
| Rotary Tool (r/min) | 10000 |
|---|---|
| Turret - No. of tool station | 40T |
Dimensions
| Length (mm) | 10749 |
|---|---|
| Height (mm) | 3398 |
| Width (mm) | 3597 |
| Weight (kg) | 39000 |
| Navn | Download | Fil type | |
|---|---|---|---|
|
SMX_5100.pdf | 6218 KB |
Levering og installation
|
Projektteamet styrer hele processen, herunder levering, installation og idriftsættelse af maskinen, og sikrer et problemfrit projektforløb. Projektteamet sørger for koordinering og kommunikation mellem projektets parter, herunder kunden, Duroc Machine Tool og eventuelle tredjeparts underleverandører. |
